Achssystem für Transformatorentüren

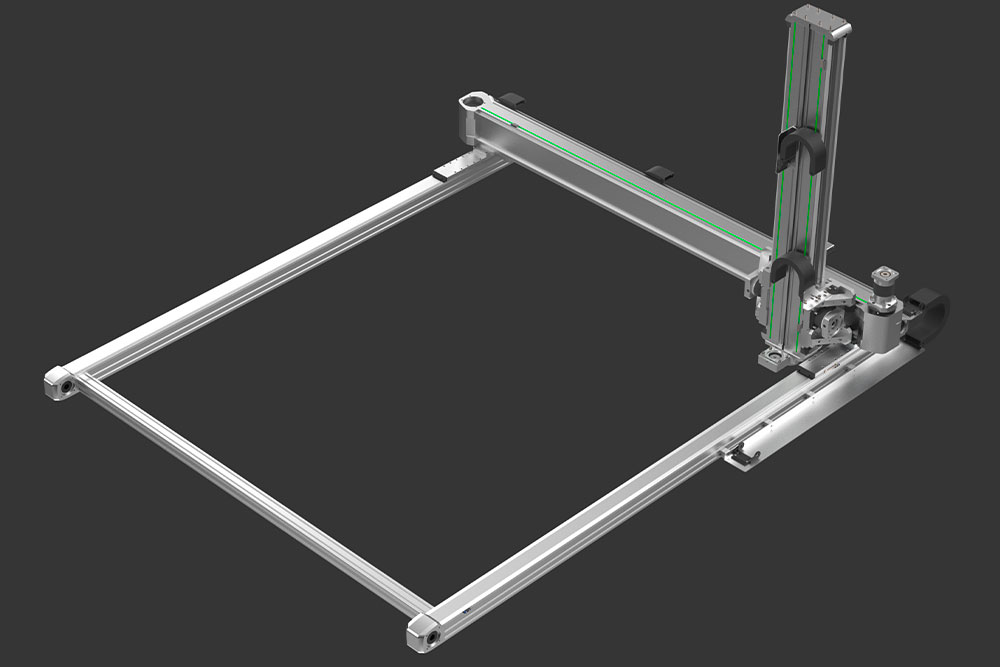

Für das Handling, die Positionierung und die Ausrichtung von Türen großer Stromtransformatoren haben wir ein Schwerlast-Pick&Place-System mit fünf HIWIN-Linearachsen und integrierter Drehachse realisiert. Die Lösung übernimmt die sichere Bewegung der schweren Bauteile und sorgt für eine präzise Positionierung während des gesamten Handlings.

Zum Einsatz kommen zwei HIWIN Linearachsen mit Zahnriemenantrieb HM-B auf der X-Achse, eine Brückenachse mit Zahnriemenantrieb HB-B auf der Y-Achse sowie zwei Brückenachsen mit Zahnstangenantrieb HB-R für die vertikale Bewegung. Ergänzt wird das System durch einen DATORKER®, der die Drehbewegung der Bauteile übernimmt und deren exakte Ausrichtung ermöglicht.
Die Konstruktion kombiniert hohe Traglasten mit großen Verfahrbereichen und eignet sich damit insbesondere für anspruchsvolle Handlingaufgaben im Maschinen- und Anlagenbau. Für die Rotationsbewegung wurde der Drehantrieb zwischen den beiden Z-Achsen integriert. Ein speziell entwickelter Riementrieb überträgt das Drehmoment auf die Kundenapplikation und ermöglicht die kontrollierte Ausrichtung der Transformatorentüren während des gesamten Prozesses. Durch diese Integration konnte eine platzsparende und robuste Lösung realisiert werden. Ergänzend wurde eine kundenspezifische Energiekettenführung entwickelt und das System an die besonderen Anforderungen der Schwerlastanwendung angepasst. Das Ergebnis ist eine leistungsfähige Automatisierungslösung, die verschiedene Linear- und Rotationsbewegungen in einem System vereint und damit einen effizienten Materialfluss unterstützt.
